1.TARİH/SAAT DEĞİŞTİRİLMESİ
ENGINEER
8812
ENTER
1
EKRANA

ENTER TIME hh:mm:ss
*ENTER #=DELETE gelir.

Saat,Dakika ve Saniyeyi Sırasına Göre Girin.
‘*’İşaretine BASIN.
EKRANA

ENTER DATE DD:MM:YY
*ENTER #=DELETE gelir .

Gün,Ay ve Yılı Sırasıyla Girin.
‘*’ işaretine BASIN.
Ekran Normala Dönecektir.
2.ADRESLERİ İZOLE ETME VEYA İNPUTLARI
ENGINEER
8812
ENTER
2
EKRANA

ISOLATION FACILITY
1.SENSOR
2.PANEL INPUTS
*NEXT PAGE # QUIT gelir.

Loop İçindeki Elemanları İzole Etmek İçin 1’i A 1535,A 1536 Modüllerinin 8’li İnputları İçin 2’yi Bir Sonraki Sayfa İçin ‘*’ a Basın .
EKRANA

ISOLATION FACILITY
3.PRINTER ISOLATE

*NEXT PAGE gelir.

PRINTER’I ISOLE ETMEK İÇİN 3’ E BASIN.
ISOLATION FACILITY MENÜSÜ

1.SENSOR
2.PANEL INPUTS
3.PRINTER ISOLATE

1’ i Seçerseniz :
EKRANA

SENSOR ISO/DE-ISO
1.SINGLE 2.RANGE
3.READ 4 DEIS ALL
#QUIT gelir.

1.TEKBİR ADRESİ ISOLE VEYA DE ISOLE ETMEK İÇİN
1’i Seçtiğimizde Sıze Loop ve Adres No’sunu Soran Loop ve Adres Nosunu Girin.
EKRANA

IDENTIFY DEVICE
......loop no.....:..... adres no ... .......status......
1.ISOLATE 2-DE-ISOLATE
#QUIT

2.’i Seçtiğinizde Grup Adresi ISOLATE/DE ISOLATE Etmek İçin Kullanılır.
Loop Nosunu Sorar,Loop Nosunu Yazın ve ENTER’a Basın.
Adres Nosunu Sorar,Group Başlangıç Adresini Girin,ENTER’a Basın.
TO ibaresi Çıkar,Group Son Adresini Girin.
EKRANA

IDENTIFY DEVICES
SENSORS ...........:.......-...SENSORS L1:015-030.....
1.ISOLATE 2.DEISOLATE
#QUIT gelir.

3.READ Adreslerin Isolatıon DURUMLARINI Kontrol Etmek İçin:
3. Seçin,Loop ve Adresi Girin.EKRANA Isolatıon Statüsü Gelir.

4.DE-ISOLATE ALL :Daha Önce Isole Edilmiş Bütün Adresleri DE-ISOLATE Etmek İçin Kullanılr.4.’ü Seçtiğinizde
Bütün Adresleri DE-ISOLATE Eder.PRINT OUT verir.
2.PANEL INPUTS,SENSORS İle Aynı Prosedür.
3.PRINTER’I ISOLATE/DE-ISOLATE Etmek İçin.
3.EDIT DEV/LOGO TEXT
Dedektor Mahal Tanımlarının ve Logo Textlerinin Girilmesi:

ENGINEER
8812
ENTER
ENTER
3

EKRANA

*********TEXT EDIT***********
1.SENSOR MESSAGE
2.INPUT MESSAGE
*NEXT PAGE #QUIT gelir.

*NEXT PAGE

3.COMPANY NAME

Adres Tanımlarının Girilmesi için 1’e
Input Tanımlarının Girilmesi için 2’e
Ekranda Bulunacak Şirket Adını Girmek için 3’e BASIN.

1’e Bastığınızda EKRANA:

SENSOR MESSAGE EDİT
....loop no..... gelir. LOOP NO girildiğinde EKRANA:

SENSOR MESSAGE EDIT
LOOP...loop no...
SENSOR ....sensor no... gelir.SENSOR NO ‘sunu Ekrana Girin.

SENSOR MESSAGE EDIT
DEVICE TEX:..loop no:...adres no.. gelir.Eğer Önceden Yazılmış Bir Tex Varsa Ekranda Görülür,Yok İse Boş Görünür.Yeni Tex Yazın.
ENTER’e Basarsınız Bir Sonraki Adres İçin TEX Verir.#’e Basarsanız Programdan Çıkarsınız.

2’ye Bastığınızda INPUTlar İçin TEXT YAZIM MODUNA Girer.EKRANA

INPUT MESSAGE EDIT
INPUT...ınput no.. gelir.Input no Girilip ,ENTER’e Basılınca

EKRANA;

INPUT MESSAGE EDIT
INPUT TEXT:..ınput no.... gelir.Tanımı Yazıp ENTER’e Basınca Bir Sonraki

Tanım Girme Ekranı Gelir.# Basılırsa Ekrandan Çıkılır.

Ekrandaki şirket adını girme:

3’e Bastığınızda,EDIT DEV/LOGO TEXT EKRANINDA
ENTER’E BAS
3’E BAS

***********TEXT EDIT*************
COMPANY NAME EDIT: ....şirket adı..... gelir.

Önceden Yazılmış Şirket ismi Varsa Ekrana Gelir,Yok ise Klavye Yardımıyla Girin.
4:CONFIGURE LOOP
LOOP’LARIN PANELE TANITILMASI
Bütün Loop Testleri Yapıldıktan Sonra Loop Kabloları Panele Girilir Ve Bütün Adresleri Panele Tanıtmak Gerekir.Yanı confıgure Edilir.Looptaki Bütün Adreslerin Confıgure edılır.Looptakı Bütün Adreslerın Confıgure
Sonucu Panel tarafından algılanıp algılanılmadığı kontrol edilmelidir.
CONFIGURE ETMEK İÇİN
ENGINEER
8812
ENTER
ENTER
ENTER
4
EKRANA

CONFIGURE LOOP
LOOP:...loopno....... gelir. Confıgure edeceğiniz loop nosunu gırın ENTER’a basın karşınıza

LOOP....CONFIGURING
PLEASE WAIT Ekranı gelir.Lütfen bekleyin tarama işi bitene kadar

PRIORITIES ............
SMOKE DETECTORS ............
HEAT DETECTORS .............
OUTSTATIONS ............. Ekranı gelir.Tarama sonucu bulunan sayılar.

Ekrana gelen elmanların sayılarının doğruluğunu kontrol edin eğer sayılar doğru değilse problemi giderin
(Çift adres ,tabana tam oturmama )

Confıgure sayıların kontrolü sonrasına #’e basarak bir önceki ekrana dönebilirsiniz.Confıgure edeceğiniz
yeni loop varsa loop nosunu girin yoksa #’e basarak programdan çıkınız.

5. DEVICE STATUS

ADRESLSRİN DURUMLARININ KONTROL EDILMESİ VE YAZILMASI.

ENGINEER
8812
ENTER
ENTER
ENTER
5’E BASIN

DEVICE STATUS

1. DISPLAY(DISEBLED)
2. DISPLAY(ENABLED)
3. PRINT DEV STATUS Ekranı Gelir.

ADRES KONTROLÜ VE KOMUT BIT KONTROLU İÇİN 1’E
DURUM YAZDIRMA VE ADRES DURUM LİSTESİ İÇİN 3’E BASIN
***1’E BASARSANIZ KARŞINIZA

DEVICE STATUS
LOOP -...loop no.... Ekranı Gelir.

#BACKSPACE *ENTER

LOOP NOSUNU GİRİN KARŞINIZA
DEVICE STATUS
LOOP.....loop no...
SENSOR ...sensör no... Ekranı gelir.Sensor nosunu girin ve *(enter)’e basın.

#BACKSPACE *ENTER

ADR VAL TYPE STS CMD
100 23 ION 000 000
ZONE 12 CMDBITS 123
4)PREVIOUS 5)NEXT #)END Ekranı Gelir.

O Adresle İlgili bilgiler ekrana Gelir.Örnekteki işaret
ADR(ADRES):100
VAL(VALUE) :23 ANALOG ALGILANAN DEĞER.
TYPE :ION ADRESTEKİ SENSÖRÜN TİPİ DİĞER TİPLER İÇİN PUISSAN MANUAL’A BAK
STS(STATUS) :000 INPUT DEĞERLERİ
ZONE :12 COMMAND DEĞERLERİ

BU DURUMDA İKEN
1,2,3 Kontrol bit olarak çalışır.
1 Remote ledi yaktırmak için
2 Test moduna girmek için
3 Sensor ledini yakmak için gönderilir.
4 Bir önceki adresi görmek için
5 Bir sonraki adresi görmek için
# Programdan çıkmak için

Adrealerin durumlarını ve adres durum listesi almak için *** 3’e basarsanız karşınıza

** PRINT DEV STATUS **
LOOP ....loop no... Ekranı gelir.Loop nosunu girin.
#BACKSPACE *ENTER

KARŞINIZA

**RINT DEV STATUS**
1. SINGLE 2. RANGE Ekranı Gelir.
2. ALL
#QUIT

TEK ADRES YAZDIRMAK İÇİN
1’e basarsanız ekrana
[SENSOR __ ] Gelir. Adres nosunu girin onu prınt edecektir.
2’ye Bir grup adresin durumunu yazdırmak için basınız.
[ SENSOR ......to.........]ekrana gelir.İlk adresi girin enter’e basın. O grup dedektör için durum listesini prınt eder .
3. Loop taki bütün adresleri prınt etmek için 3’e basınız.Bütün adresleri sırasıyla prınt eder

PRINT DEV STATUS Ekranı gelir.Panel yazmaya devam eder.Yazmayı
__ #QUIT durdurmak için # ‘e basın.

6.LOOP CONTENTS
Loop içeriğinin configure edilmeden izlenmesi configure sonucu panelin algıladığı sayıları kontrol etmek için kullanılır.

ENGINEER
8812
ENTER
ENTER
ENTER
6
Ya basın karşınıza ,

CONTENT__LOOP?
LOOP _ Ekranı gelir.Confıgure sonucu algılanan loop içeriğini görmek
istediğiniz loop nosunu girin sonra entere basınız.karşınıza

PRIORITIES .......... Ekranı gelir..........Looptaki dedektor sayılarını gösterir.
SMOKE DETECTORS ..........
HEAT DETECTORS .......... #’e basarak prıogramdan çıkın.
OUT STATIONS ..........

7. ZONE ALLOCATION
8. SENSORS
9. PANEL INPUTS
#QUIT Ekranı gelir.

1.Dedektor , buton ve A1444 ,47,ZMO,LUM ‘ları zonlamak için kullanılır.
2. A1535 ,A1536 Panel inputlarını zonlamak için kullanılır.

**1’i seçerseniz karşınıza

ZONES FOR DEVICES
1.SET 2.CLEAR
3.READ
#QUIT Ekranı çıkar.

1. Zone yapmak için
2. Zone dahil olmanın kaldırılması
3. Zone bilgilrinin öğrenilmesi

Eğer 1 seçilirse (zonlama ) ekrana

SET DIVICE ZONE
1=S.DEV 2=G.DEV
#QUIT Ekranı gelir.

1. Tek bir adres için
2. Grup adres için

seçim yapılır sonra ZONE_ Ekrana gelir,zone numaralarını yazın.
Ekrana LOOP_ gelir.Sensor nosunu yazın . * (enter) ‘e basın .

Eğer 2 seçilirse (ZONDAN SİLME) 1.Zonlamadaki gibi çalışır.

3. Zone bilgilerinin okunması için kullanılır.

8. ALARM TEST KORNALARIN TEST EDİLMESİ .

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
8’
e basarsanız.Karşınıza

ALARM TEST (OFF)
1.ALARMS ON 1’e basarak alarmı çaldırırsınız
2. ALARMS OFF 2’ye basarak alarmı susturursunuz.
#QUIT Ekranı gelir.

Bu fonksiyonların kornaların çalışıp çalışmadığını test içindir.

9. PANELİN TEST MODUNDA ÇALIŞTIRILMASI DEVICE TEST

Panel işletmeye alındıktan sonra testlerin yapılması gereklidir.Bu işin kolaylaştırılması için panelin tek adam test konumuna alınması gereklidir.panel test konummunda iken alarmı alır ve kısa süre içinde kendini reset eder .
Paneli test moduna almak için

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
9. DEVICE TEST
‘a basın karşınıza

*** SENSOR TEST ***
1)START SENSOR TEST Ekranı gelir.

Paneli test moduna almak için 1’e basın

***SENSOR TEST***
1)STOP Ekranı gelir ve test ledi yanar.
SENSOR TEST AKTIVE TEST bittikten sonra 1’e basarak paneli normal konumuna
getirebilirsiniz.
0. EXTENDED MENU İlave Menü
1. ALERT TRIP LEVEL Alert seviyesi ayrının değiştirilmesi
2. FIRE TRIP LEVEL Yangın seviyesi ayrının değiştirilmesi
3. PANEL DELAY Paneli gündüz gece ayarında çalıştırılması
4. READ MEMORY Hafızanın okunması
5. CLEAR PRINT QUITE Yazdırmanın iptali
6. NUMBER OF DISPLAY Dısplayın numarası
7. PRINT MEMORY Hafızanın yazdırılması
8. PRINT C/E DATA Couse/Effect programının yazılması
9. EDIT C/E DATA Programının yapılması

0.NETWORK MENU Network menü

MEMORY(VOLATIE OR NON -VOLATIE)
0.EXTENDED MENÜ
1.ALERT TRIP LEVEL

***ÖN ALARM SEVİYESİ HASSASİYET AYARLARININ DEĞİŞTİRİLMESİ***
ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
1
Basılır.Karşınıza

**ALERT TRIP LEVEL**
LOOP.....loop no.... Ekranı gelir.
SENSOR_

Sensor nosunu girin karşınıza

***ALERT LEVEL ***
...loopno.. ....adresno.. ...type.. Ekranı gelir.
ALERT LEVEL ...alert level..
1.TOGGIE *OK #END

Mevcut alert leveli kontrol edin.Alert leveli değiştirmek için 1’e basın .
Alert level önceden kayıtlı değerler arasında sürekli değişir.İstediğiniz değer görününce entere bas. Bir sonraki adres için alert seviye ayarı ekranına geçer .Seviye ayarlarının bitmesi sonucunda #’e basarak programdan çıkın.
Ön alarm seviyesi 35-50 arasında değişir .35 daha hassas alarm seviyesi 50 daha az hassastır.
BGU,ALM,MON TİPLİ SENSORLER İÇİN SEVİYE AYARI YOKTUR.Sadece dedektorler içindir.
0.EXTENDED MENU
2.FIRE TRIP LEVEL
***YANGIN ALRM HASSASİYET AYARLARININ DEĞİŞTİRİLMESİ***

8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
2
Basılır.Karşınıza **FIRE LEVEL ** Ekranı gelir.Loop nosunu girin sonra karşınıza
LOOP_

***FIRE LEVEL ***
LOOP....loopno...
SENSOR_ Ekranı gelir.Sensor nosunu girin

***FIRE LEVEL***
LOOP NO:ADRES NO TYPE
FIRE LEVEL :...Mevcut yangın seviyesi
1. TOGGIE * OK #END.

YANGIN (FIRE ) Seviyesini değiştirmek için 1’e basın fire level önceden kayıtlı değerler arasında sürekli değişir.İstediğiniz değerler gelince entere basarak onaylayın .Böylece bir sonraki adresin yangın seviye ayarı ekranı karşınıza gelir.Seviye ayarlama işinin sonunda #’e basarak programdan çıkabilirsiniz
FIRE LEVEL 55 İle 70 arasında değişir.55 daha hassas ayar seviyesi 70 daha az hassasdır. BGU,ALM,MON TİPLİ SENSORLER İÇİN SEVİYE AYARI YOKTUR.Sadece dedektorler içindir.

0.EXTENDED MENU
3.PANEL DELAY

*** PANELİN GÜNDÜZ GECE AYARINDA ÇALIŞTIRILMASI***
ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
1
Basılır.Karşınıza

**SET PANEL DELAYS**
1:TIME ON/OFF
2:DELAY PERIOD
* NXT PAGE #QUIT Ekranı karşınıza çıkar. * ‘e basarsanız.

** SET PANEL DELAYS**
3.EN/DIS DELAY
*NXT PAGE #QUIT Ekranı karşınıza çıkar.

Buradan gündüz konumunun başlangıç ve bitiş saatini girmek için biri seçiniz.
1 ila 10 dakika arasında değişen gecikme süresini seçmek için 2’yi seçiniz.
Panel gecikmesini on/off yapmak için 3’ü seçiniz.Eğer 1’i seçerseniz karşınıza

**SET PANEL DELAYS **
1:TIME ENABLE
2:TIME DISEBLED
#QUIT Ekranı gelir.

1’i seçersek karşımıza **SET PANEL DELAYS **
ENTER TIME ENABLE
08:20:23
#BACKSPACE *ENTER Ekranı gelir.

#’e basarak önceki zamanı siler ve istediğimiz saati gireriz.Sonra entere bas.

2’i seçersek karşımıza **SET PANEL DELAYS **
ENTER TIME DISABLE
08:20:23
#BACKSPACE *ENTER Ekranı gelir
#’e basarak önceki zamanı siler ve istediğimiz saati gireriz.Sonra entere bas.Sonra #’e bas.

Karşımıza

**SET PANEL DELAYS**
1:TIME ON/OFF
2:DELAY PERIOD
*NXT PAGE #QUIT Ekranı karşınıza çıkar.

Gecikme süresini ayarlamak için 2’yi seçeriz.

**SET DELAY TIME **
........MINUTE
#TOGGIE *OK Ekranı karşımıza çıkar.

#’e basarak gecikme süresinin seçimini yaparız.gecikme süresi 1- 10 dakika arası değişir.#’e bas
istediğin dakikayı bul ve *’e basarak okeyleyiniz.

Panel gecikme süresi sadece alarmın dedektorlerden gelmesi halinde gerçekleşir.Butondan gerlmesi
geçerli değildir.Gecikme süresinin ayarlanması sonrasında *’e bas bir sonraki sayfaya geç.
3’e basılır.
Delay enable seçilir.

0.EXTENDED MENU
4.READ MEMORY
***HAFIZADAKİ OLAYLARIN İNCELENMESİ***
YANGIN ALARM SİSTEMİ SON 64 OLAYI hafızasında tutmaktadır.geçmiş olayları hafızadan
kontrol etmek için

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
ENTER
4’e
Basılır.Karşınıza OLAY SAATİ TARİH
OLAYIN TANIMI
*NXT PAGE #QUIT Ekranı gelir.Son olaya ait bilgiler görülür.Daha önceki olayları görmek için *’e basılır.Sıralama sondan geriye doğru gider.#’e basarak programdan çıkılır.
0.EXPENDED MENU
5. CLEAR PRINT QUEUE

**PRINTERDEKİ YAZMANIN DURDURULMASI **
Loop listesi alırken veya loop kablosunun test amacıyla sökülmesi sonucunda panel loop içindeki bütün adresleri removed görür ve bunları listeler .Bu gibi gereksiz prınt fonksiyonlarını iptal edip durdurmak için

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
ENTER
ENTER
5’e
Basılır.Böylece prınter basımı iptal eder.

0.EXTENDED MENU
7.PRINT MEMORY

***HAFIZADAKİ OLAYLARIN PRINT EDİLMESİ***
YANGIN ALARM SİSTEMİ SON 64 OLAYI hafızasında tutmaktadır.Olayları PRINTERdan dökümünü almak için

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
ENTER
ENTER
ENTER
7’e
Basılır.Karşınıza

***PRINTING MEMORY***
#=QUIT

Ekranı çıkar ve prınter yazmaya başlar.Yazdırmayı #’e basarak iptal edebiliriz.

0.EXTENDED MENU
8.PRINT C/E DATA
**COUSE / EFFECT BİLGİLERİNİN YAZDIRILMASI ***
COUSE/EFFECT programı ile yapılan c/e programlarının prınt edilmesi için

ENGINEER
8812
ENTER
ENTER
ENTER
ENTER
ENTER
0
ENTER
ENTER
ENTER
8 ’e
Basılır.Karşınıza

PRINTING LOCAL
COUSE/EFFECT
#QUIT

Ekranı gelir ve prınter yazmaya başlar.Prınterı durdurmak için #’e basın.

0.EXTENDED MENU
0.NETWORK MENU
***NETWORK OLUŞTURULMASI***
Network sistemi kurmak için ilk önce panellerin enerjisi kesilir .Puıssant panellerindeki A1523 Network kartı üzerindeki panel adresleri verilir. Network repeater üzerinde Sw1 ile repeater paneli adrelenir.

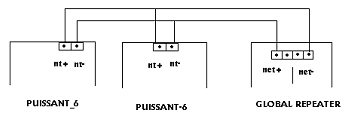

Network kablo bağlantısı aşağıdaki gibi olacaktır.

Kablolama yapıldıktan sonra paneller enrjilendirilir .Sonra panellerin sınırlandırılmaları programlanır. İlk önce hangi panel hangi panelden hangi alarm ve alarm ve arıza bilgilerini alır.Bunun kararının verilmesi gerekir .Bu karar verildikten sonra paneller tek tek programlanır.

(EDIT PANEL NO/NAME)
1’i seçersek ekrana

PANEL NUMBER EDIT
CURRENT NUMBER.....eski node numarası gelir.
NEV NUMBER _
*SAVE #QUIT Ekranı gelir.

Node nosunu girin sonra *’e basıp save ‘leyin sonra karşınıza

PANEL NAME EDIT
TEXT FOR PANEL..... Ekranı çıkar.
_

Klavye ile panel network adını girin *’e basın.
(EDIT RESPONSES)
2 ‘Yİ seçersek ekrana

CONFIGURE RESPONSES
1.DISPLAY 2. PRINTER
3.CONTROLS
#QUIT Ekranı gelir.

1 NETWORKTEKİ DİĞER PANELLERDEKİ ALARM VE ARIZALARIN MEVCUT PANELDE
GÖSTERİLMESİ İLE İLGİLİ PROGRAMLAMAYI YAPMAK İÇİN
FIRE
1’ e basarak YANGIN ile ilgili gösterim tipini
2’ e basarak ALERT ile ilgili gösterim tipini
3’ e basarak FAULT ile ilgili gösterim tipini
4’ e basarak IND. ile ilgili gösterim tipini DEĞİŞTİREBİLİRSİNİZ.

*’e basarak bir sonraki network adresinden display fonksiyonlarını programlayabiliriz.
Programlama bitince #’e basarak çıkarız.

2 PRINTER
2’ye basarak prınter ile ilgili programlamayı yaparız ve dısplay fonksıyonun programlanması ile aynıdır.

3 CONTROL
Dısplayın programlanması ile aynıdır.Sadece diğer panellerden kontrol edilip edilmediğini kontrol ediyor ve programlıyoruz.

CONTROL FONKSIYONLARI

1. SILAL :SILENCE ALARM Bu fonksıyonların karşısındaki değerleri kontrol için
2. RESET :RESET SISTEM 1 yaparsak aktif eğer sıfır yaparsak kontrol edilemez
3. TSTAL :TEST ALARM şekle getirmiş oluruz.
4. EVAC : EVACUATION
5. CLR :CLEAR
